全自動包裝機加熱系統是現代包裝生產線中的核心部件之一，其穩定性和可靠性直接影響包裝效率和產品質量。加熱系統通常由加熱元件、溫度控制系統、傳動裝置和冷卻系統等部分組成，每個部分都可能因設計、使用或維護不當而引發故障。本文將詳細分析加熱系統的組成結構，并針對常見故障提供解決方案，幫助操作人員快速診斷和修復問題。

  一、加熱系統的組成

1.  加熱元件

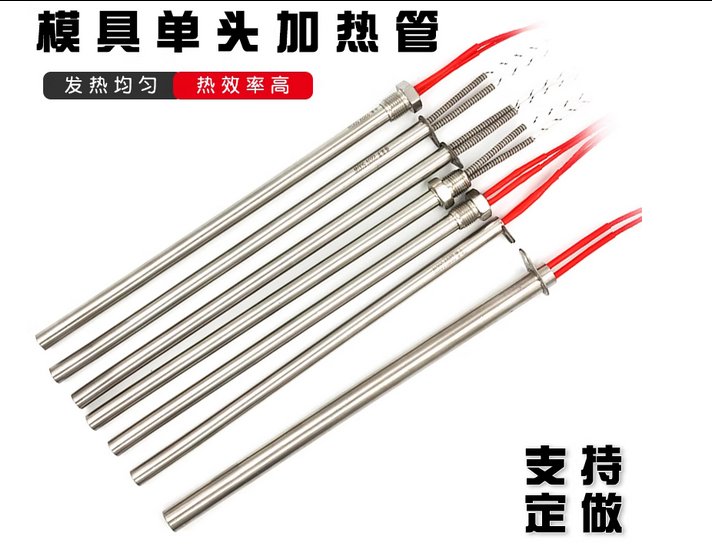

加熱元件是系統的核心，常見的類型包括電熱管、陶瓷加熱器和電磁加熱器等。電熱管因其成本低、安裝方便而被廣泛使用，但其壽命受電壓波動影響較大；陶瓷加熱器升溫快且耐高溫，但價格較高；電磁加熱器通過磁場感應加熱，效率高但需要復雜的控制系統支持。在包裝機中，加熱元件通常安裝在熱封刀或熱合模具上，直接接觸包裝材料以實現密封。

2.  溫度控制系統

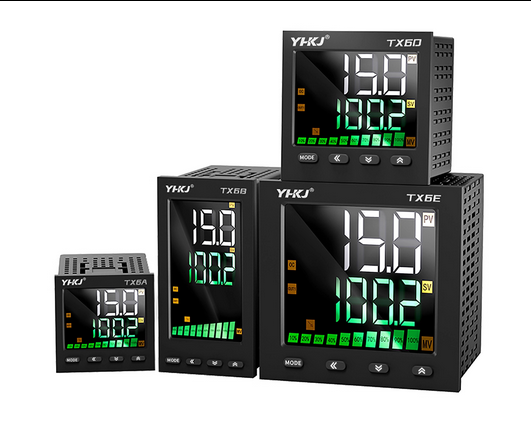

該系統由溫度傳感器（如熱電偶或熱敏電阻）、PID控制器和固態繼電器（SSR）組成。溫度傳感器實時監測加熱區域溫度，并將信號反饋給PID控制器，后者通過調節SSR的開關頻率來維持設定溫度。高精度PID算法能有效減少溫度波動，確保熱封效果的一致性。

3.  傳動裝置

傳動裝置負責將加熱元件移動到指定位置，通常由伺服電機、氣缸或步進電機驅動。伺服電機定位精準，適合高速包裝線；氣缸成本低但控制精度較差；步進電機則介于兩者之間。傳動裝置的穩定性直接影響熱封位置的準確性。

4.  冷卻系統

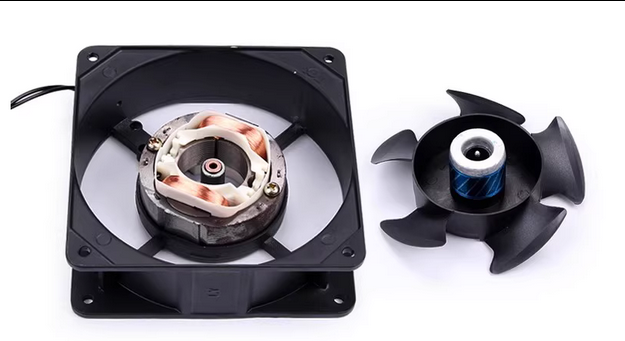

為防止過熱損壞元件，冷卻系統通過風冷或水冷方式散熱。風冷采用風扇強制對流，結構簡單但效率較低；水冷通過循環冷卻液散熱，效率高但需定期維護管路。部分高端設備還會配置溫度報警裝置，在異常高溫時自動停機。

  二、常見故障及解決方案

1.  加熱溫度不足
 現象 ：包裝材料無法完全密封，封口強度低。
 原因 ：
- 加熱元件老化或功率下降，尤其是電熱管因長期使用導致電阻值變化。
- 溫度傳感器校準偏移，反饋信號低于實際溫度。
- SSR觸點燒蝕，導致通電時間不足。
 解決方案 ：
- 使用萬用表檢測加熱元件電阻，若偏差超過10%則需更換。
- 重新校準傳感器，或更換為更高精度的PT100型熱電偶。
- 檢查SSR負載電流，若觸點碳化需更換并加裝散熱片。

2.  溫度波動過大
 現象 ：封口時出現局部過熱或欠熱，影響外觀和密封性。
 原因 ：
- PID參數設置不合理，如積分時間過長或微分作用過弱。
- 傳感器安裝位置不當，未能反映真實加熱區溫度。
- 電壓不穩定導致加熱功率波動。
 解決方案 ：
- 通過自整定功能重新調整PID參數，或手動優化比例帶和積分時間。
- 將傳感器貼近熱封刀表面，避免氣流干擾。
- 加裝穩壓電源或UPS設備。

3.  加熱元件燒毀
 現象 ：設備報警或完全無法加熱。
 原因 ：
- 冷卻系統失效（如風扇停轉或水路堵塞），導致元件過熱。
- 瞬時過電壓擊穿電熱管絕緣層。
- 頻繁啟停加速元件老化。
 解決方案 ：
- 定期清理風扇濾網，檢查水泵運轉情況，確保冷卻效率。
- 在電路中加入壓敏電阻或浪涌保護器。
- 避免短時間內多次啟停設備，建議加裝軟啟動模塊。

4.  傳動機構卡滯
 現象 ：熱封刀動作遲緩或定位不準。
 原因 ：

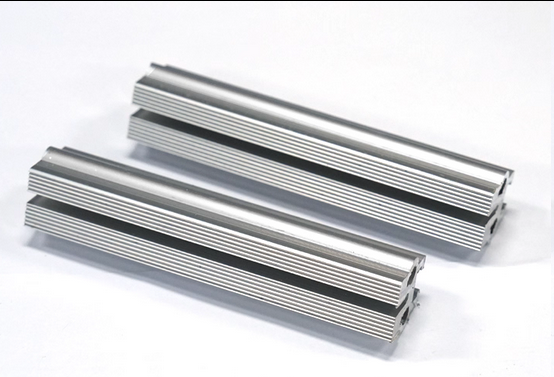

- 導軌潤滑不足，導致摩擦阻力增大。
- 氣缸密封圈磨損，氣壓泄漏。
- 伺服電機編碼器信號受干擾。
 解決方案 ：
- 每月加注高溫潤滑脂，清理導軌表面雜質。
- 更換氣缸密封組件，檢查氣源壓力是否穩定。
- 使用屏蔽線連接編碼器，并遠離變頻器等干擾源。

5.  控制系統誤動作
 現象 ：設備無故停機或溫度顯示異常。
 原因 ：
- 電磁干擾（如附近大功率設備啟停）導致信號紊亂。
- PLC模塊觸點氧化，接觸不良。
- 接地不良引入噪聲。
 解決方案 ：
- 為控制柜加裝金屬屏蔽層，信號線采用雙絞線布線。
- 使用觸點復活劑清潔PLC模塊，或更換為繼電器隔離輸出。
- 檢查接地電阻，確保小于4Ω。

  三、維護與預防措施

1.  日常維護
- 每班次清潔熱封刀表面殘留物（如塑料膜屑），防止碳化堆積影響傳熱。
- 記錄溫度曲線，發現異常趨勢時提前排查。
- 定期緊固電氣接線端子，避免接觸電阻增大。

2.  周期性保養
- 每3個月校準一次溫度傳感器，對比標準溫度源修正偏差。
- 每年更換一次加熱元件（視使用頻率調整），即使未損壞也應預防性更換。
- 檢查冷卻系統管路是否有滲漏或堵塞。

3.  操作規范
- 開機前確認電壓穩定在額定值±5%范圍內。
- 避免長時間超負荷運行，建議每2小時停機5分鐘散熱。
- 更換包裝材料時，需同步調整溫度參數（如PE膜通常需要120-150℃，而PET需160-180℃）。

通過以上分析可以看出，全自動包裝機加熱系統的故障多與電氣、機械和控制系統相關。掌握其工作原理并建立科學的維護流程，可顯著降低故障率，提升設備綜合效率（OEE）。對于復雜故障，建議聯系設備制造商或專業維修人員處理，避免盲目拆解導致二次損壞。
